HB标准工业齿轮箱

详情介绍

HB标准工业齿轮箱性能特点:

1、采用吸音箱体结构、较大的箱体表面积和大风扇、圆柱齿轮和螺旋谁齿轮均采用新型的磨齿工艺,使整机的温升、噪声降低、运转的可靠性得到提高,传递功率增大。

2、H、B系列工业齿轮箱采用通用设计方案,实现平行轴、直交轴通用箱体,零部件种类减少,规格型号增加。

3、H、B标准工业齿轮箱有3~26型规格。减速传动级数有1-4级,速比1.25-450。

4、安装方式:底座安装、中空轴安装、摆动底座安装、扭力臂安装。

5、输入方式:电机联接法兰、轴输入。

6、输出方式:带平键的实心轴、带平键的空心轴、胀紧盘联结的空心轴、花键联结的空心轴、花键联结的实心轴和法兰联结的实心轴。

7、可按客户要求配逆止器.和R、K系列组合得到更大的速比。


HB标准工业齿轮箱技术参数:

速比范围:H系列1.25-450,B系列5-400

扭矩范围:H系列2-900 kNm。B系列5.8-900 kNm

功率范围:H系列4-5000 kW,B系列2.8-3000kW


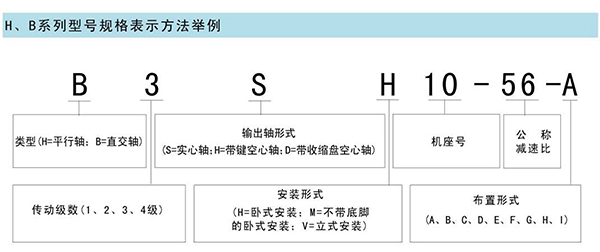

H、B系列工业齿轮箱概述:

1) H、B齿轮箱采用通用设计方案,可按客户需求变型为行业专用的齿轮箱。

2)实现平行轴、直交轴、立式、臣卜式通用箱体,零部件种类减少,规格型号增加。

3)采用吸音箱体结构、较大的箱体表面积和大风扇、圆柱齿轮和螺旋锥一i轮均采用新型的磨齿工艺,使整机的温升、噪声降低、运转的可靠性得到提高,传递功率增大。

4)输入方式:电机连接法兰、轴输入。

5)输出方式:带平键的实心轴、带平键的空心轴、胀紧盘联结的空心轴、花键联结的空心轴、花键联结的实心轴和法兰联结的实心轴。

6)安装方式:卧式、立式、摆动底座式、扭力臂式。

7) 11, B系列产.nIII有1^-26型规格,减速传动级数有1-4级,速比1.25 --450,和CR, K, 5系列组合得到更大的速比。


符号说明

ED=每小时工作周期,以百分比表示,如ED=60%/h

fl=被驱动设备系数(表1)

f2=原动机系数

f3=蜂植扭矩系数

f4、f5=环境温度系数(表2、3)

f6、f7海拔高度系数(4、5)

f8=齿轮箱供油系数(表6)

f9、f10、f11、f12=热容量系数(表7、8、9, 10)

a1二型号系数(表11)

a2=速比功率(表12)

P1=输入功率

PG1=不带辅助冷却装释的齿轮箱热容量

PG2=带冷却风扇装置的齿轮箱热容以

PG3=带内置式冷却盘管的齿轮箱热容量

PGI=带内释式冷却盘管和风扇的齿轮箱热容量
